1N4007GT整流二极管
型号：1N4007GT
正向压降低
高电流能力
高可靠性

高浪涌电流能力

1N4007GT整流二极管机械数据：
外壳：模压塑料DO-204AL（DO-41）
环氧树脂：UL 94V-0级阻燃剂
引线：轴向引线，可根据MIL-STD-750焊接，保证方法2026
极性：色带表示阴极端
保证高温焊接：260℃/10分度。375英寸（9.5mm）引线长度，5lbs.，（2.3kg）张力

重量：0.012盎司，0.33克

zui大额定电气特性（TA=25℃，除非另有说明）：
zui大重复峰值反向电压：1000V
zui大RMS电压：700V
zui大直流闭锁电压：1000V
zui大平均正向输出电流：1.0A
额定负载上叠加的8.3mS单半正弦波正向浪涌电流峰值（JEDEC法）：30A
1.0A时的zui大瞬时正向电压：1.10V
TA=25℃时的zui大直流反向电流：5.0μA
每个支腿的额定直流闭锁电压TA=125℃：50μA
IF=0.5AlR=1.0AI=0.25A时的典型反向恢复时间：1.0μS
典型热阻结对环境温度：52℃/W
典型的热电阻结到外壳：15℃/W
导线的典型热阻接头：13℃/W
典型结电容：15pF
工作结温度范围：-55至%2B150℃

储存温度范围：-55至%2B150℃

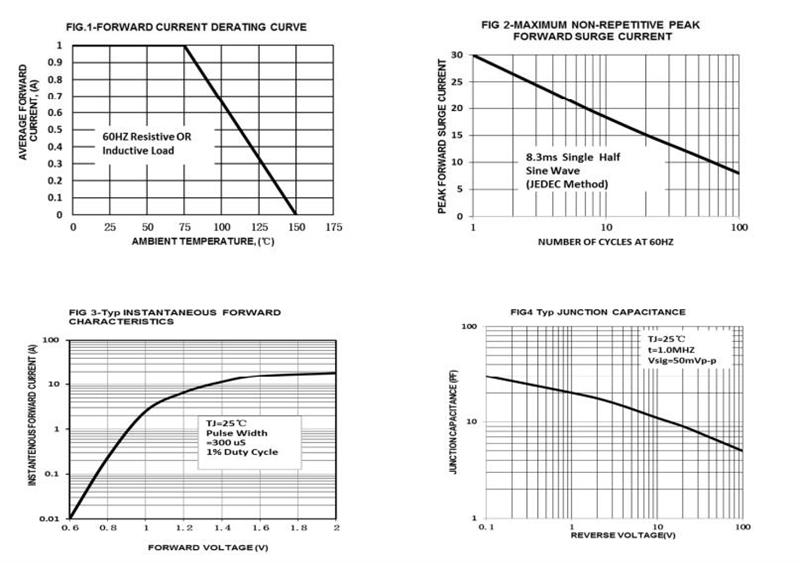

额定值和特性曲线（TA=25℃，除非另有说明）：

1N4007GT整流二极管更多参数请致电我们~
