贴片tvs二极管_SMAJ7.0A二极管

    产品类型：瞬变抑制二极管

    是否进口：否

    品牌：GOOD-ARK

    型号：SMAJ7.0A(SMAJ7.0CA)

    材料：硅(Si)

    封装：SMA

    工作温度范围：100左右（℃）

    针脚数：2

    用途：电源

    加工定制：是

   贴片tvs二极管_SMAJ7.0A二极管 图片和尺寸：

    贴片tvs二极管_SMAJ7.0A二极管 选用技巧：

    1、确定被保护电路的直流或连续工作电压、电路的额定标准电压和“高端”容限。

    2、TVS额定反向关断VWM 应大于或等于被保护电路的工作电压。若选用的VWM 太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。

    3、 TVS 的箝位电压VC 应小于被保护电路的损坏电压。

    4、在规定的脉冲持续时间内，TVS 的峰值脉冲功耗PM 必须大于被保护电路内可能出现的峰值脉冲功率。在确定 箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

    5、对于数据接口电路的保护，还必须注意选取具有合适电容C 的TVS 器件。

    6、根据用途选用TVS 的极性及封装结构。交流电路选用双极性TVS较为合理；多线保护选用TVS 阵列更为有利。

    7、温度考虑。瞬态电压抑制器可以在－55~+150℃之间工作。如果需要TVS在一个变化的温度 工作，由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50%雨击穿电压VBR 随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

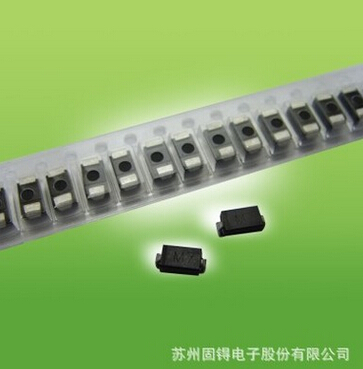

    贴片tvs二极管_SMAJ7.0A二极管 包装展示：

    贴片tvs二极管_SMAJ7.0A二极管 详情致电我们！
